產品概述

TKWG型智能變頻無負壓供水設備是我公司研 制的一款新型節能供水設備，該設備由智能控 制系統、水泵機組、穩流罐、設備底座、不銹 鋼管路、閥門、高精度傳感器、儀器儀表等構 成，可與市政管網直連，并在PLC的精準控制 下保證出口用戶壓力恒定，取代了傳統的蓄水 池和高位水箱，充分利用管網壓力，避免能源 浪費和水質二次污染，大大節約了基建投資和 生產周期。全密閉系統避免了跑、冒、滴、 滲、漏等水資源浪費。 該設備廣泛應用于建筑增壓生活供水、各工礦 企業的生產生活用水、自來水廠的中間加壓泵 站與自來水二次增加、各種鍋爐冷熱水供水循 環系統、各類型循環水與冷卻水供應、自來水 壓力不能滿足要求的生活與消防加壓供水等。

工作原理

該設備通過控制變頻器調速來達到出口恒壓供水。根據用戶實際需求設定用戶出水點的壓力，并由壓力傳感器實時監測管網壓力。

• 當管網壓力低于設定需求壓力，變頻器控制水泵運行，使其頻率升高，出水量增加，保證出口壓力恒定

• 當管網壓力高于設定需求壓力，變頻器控制水泵使其頻率降低，出水量減小，保證出口壓力恒定

• 在多臺泵運行時，逐機軟啟動，并定時切換水泵運行，實現水泵的循環控制，延長水泵的使用壽命

• 當夜間小流量時可啟動選配的夜間小流量泵，避免大泵的頻繁啟動或大泵一直低效運行的情況，實現節能降噪

• 設備會實時監測前端管網壓力及系統壓力，通過控制系統并結合真空抑制器避免產生負壓，保證了系統的安全性

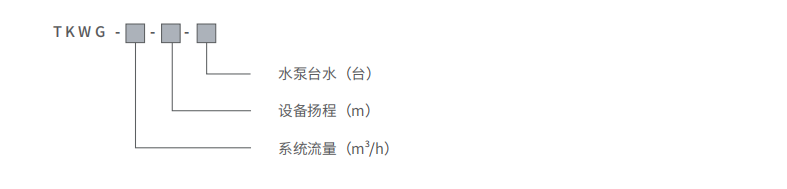

型號說明

技術參數

產品優勢

設備緊湊，節約土建投資

• 設備采用整體底座，水泵間距經過合理優化處理，設備不需要專門建筑水池或水箱，占地面積小。

智慧互聯，平臺設備協同

• 通過物聯網、云計算、大數據、人工智能等前沿技術，實現設備與智聯大數據供水平臺互聯互通， 實現遠程監控、在線故障診斷、設備全生命周期管理等，實現無人化值守，提高設備利用率。

衛生安全，減少二次污染

• 設備所有與水接觸部件采用食品級不銹鋼，由于設備采用全密閉形式，自來水與空氣完全隔離，水源沒有任何二次污染；

• 設備整機采用全不銹鋼過流部件，保證輸配水水質衛生安全，符合飲用水衛生安全標準。

自動切換，設備安全可靠

• 設備與市政管網直連，可最大限度的利用市政管網壓力，實時監控前端管網壓力，在真空抑制器的保護下不產生負壓；

• 為了保證每臺水泵均衡運行，系統設置了定時切換功能，同時設備可為每臺水泵配置一臺變頻器，實現每臺水泵均處于變頻狀態運行，克服水泵偏離工況運行的狀況。

自動保護，實現安全運行

• 為了保證設備正常運行，系統設置了出口超壓保護功能、缺水降頻功能、高低電壓保護功能、電氣異常報警功能、分時段控制功能、欠相保護、無水停 機、超壓報警、缺水保護、過載保護等功能。

節水節能，合理配置資源

• 設備采用全密閉系統，避免跑、冒、滴、漏、滲等現象，避免水資源浪費，同時與市政府管網直連，在不產生負壓的情況下極大的利用了管網壓力，避 免能源二次浪費 ;

• 設備實時監控出口壓力，將檢測值和設定值進行比較運算，并將結果反饋給控制系統，從而通過 PLC 控制水泵的運行臺數及輸出功率，以實現恒壓供 水目的。

智能控制系統

防護等級高

控制柜采用 IP54 防護等級、有效避免了因密封不佳造成的設備停 機、短路、漏電甚至人員傷亡等重大事故的發生。

強弱電分離

電控系統在空間上采用強弱電分離布線，從源頭減少干擾。

良好的人機交互系統

電控系統采用良好的人機交互系統，操作簡便，安全系數高。

實時在線及遠程監控

通過數據傳輸可實現 APP 遠程監控、實時在線查看狀態及故障報警等功能。

一對一變頻控制

對每臺泵都可以實現全變頻控制，相較一對多控制模式，水泵啟停時壓力更平穩。
