LXH型臨界流噴嘴氣體流量標準裝置

LXH系列臨界流氣體流量標準裝置（以下簡稱裝置），選用符合國家標準（ISO9300《臨界流文丘里噴嘴測量氣體流量》）的文丘里噴嘴作為標準流量計，采用標準表法進行流量檢定或測試。依據有關國家速度式、容積式、渦輪流量計等檢定規程，該標準裝置可以分別對渦輪、渦街、旋進旋渦和腰輪、工業膜式表等氣體流量計進行出廠檢驗和周期檢定。

在滿足對不同類型流量計進行檢定的前提下，該裝置突出了不確定度高，范圍度寬，自動化集成度高、被檢儀表種類多、結構新穎等特點。可應用于石油、化工、城市天然氣行業中的氣體流量計的檢定和測試。尤其適用于被檢流量計種類繁多、檢定工作面廣、流量計使用量大的國家級、省級計量檢定單位、天然氣公司和大型工礦企業等。

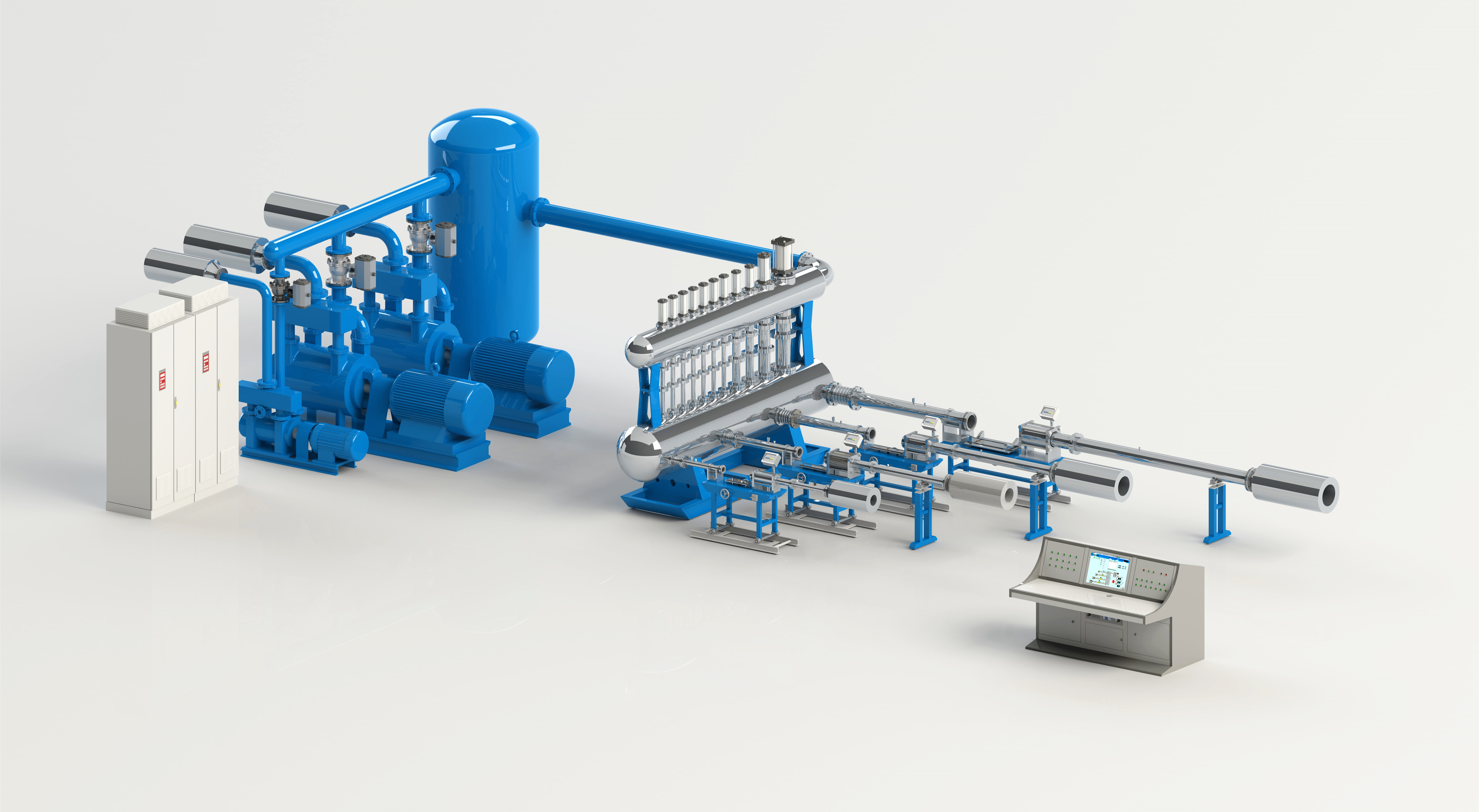

                            （產品圖）

建立裝置后，實現如下功能

●裝置可用于對各種氣體流量計的檢測和校準

●裝置可選出質量不合格的氣體流量計

●裝置可測試氣體流量計的性能，為研發提供參考數據

關鍵技術

脈沖插值技術、噴嘴檢漏技術、氣動自動夾表、噴嘴音速流量、溫濕度補償數據處理、誤差數據計算。

產品參數

產品個性訂制，裝置參考流量范圍為 1～20000m3/h，被檢表口徑為 DN20～DN600。

專利

（ZL201220127038.1）一種具有雙計時計數功能的脈沖采集器

（ZL201720396219.7）一種氣體流量標準裝置的穩流前直管結構

（ZL201720396216.3）一種音速噴嘴氣體流量標準裝置噴嘴單路密封性檢測結構
